上周同事在做一个农场的土地现状图的时候,看到他把图形在arcgis与cad之间转来转去,所以给他推荐了这个工具条。有没说清楚的地方欢迎各位小伙伴在留言区留言。

【地信网bbs.3s001.com】这三个工具条

做图形编辑操作的时候主要用的就是上面这3个工具条,看了一些课程介绍高级编辑工具的很少,所以今天给新来的小伙伴说一下这个工具。

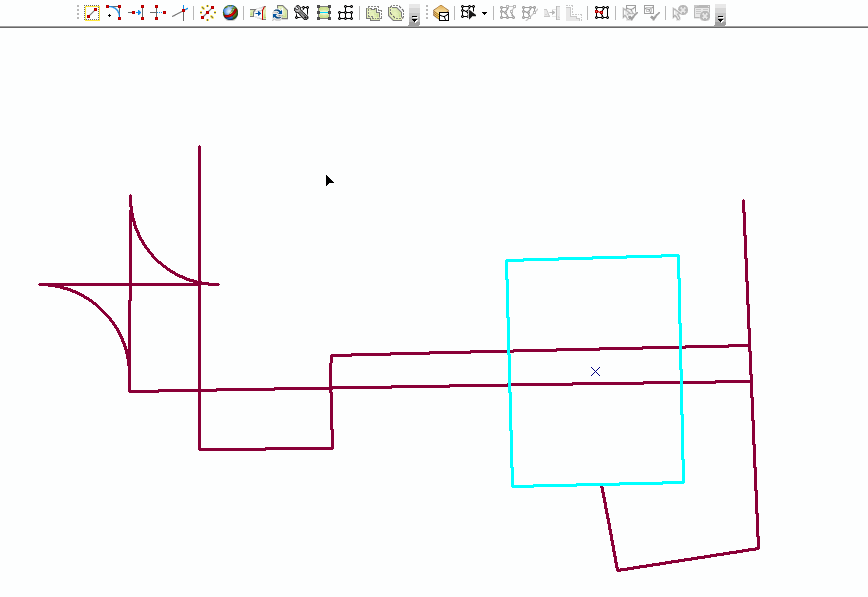

1,复制工具

arcgis高级编辑工具介绍

这个工具复制的时候可以任意选择你要复制的图层,和复制粘贴唯一的区别是可以以画框的形式指定粘贴图形的大小。

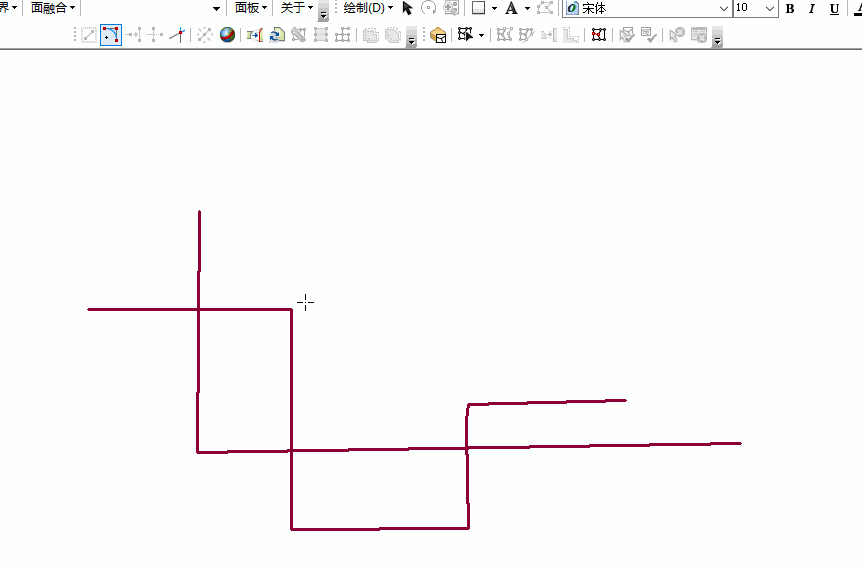

2,圆角工具

arcgis高级编辑工具介绍

可以选择两条线或者面的两条线来生成他们的相切圆。按“O”可以调出菜单选择是否新建图形或者指定半径。

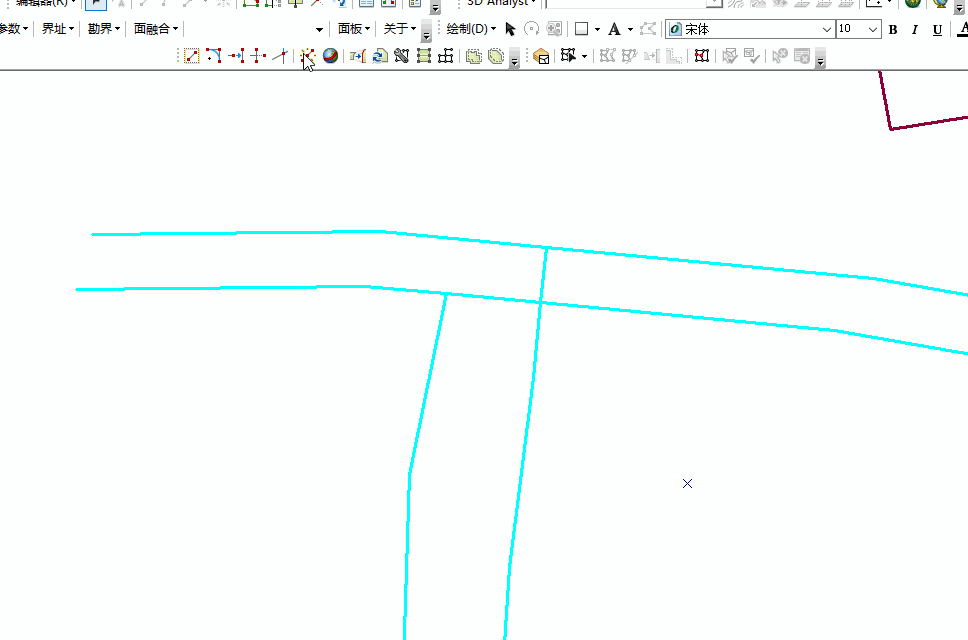

3,延伸工具

arcgis高级编辑工具介绍

这个工具和CAD的延伸很像。可以选择要延伸到的要素是面或者线都可以。

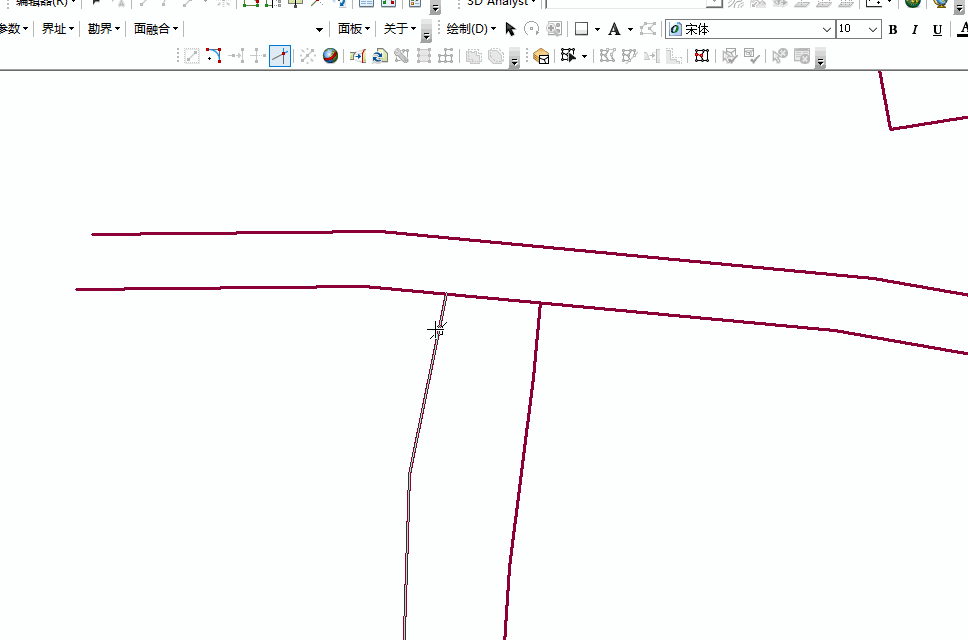

4,修剪工具

arcgis高级编辑工具介绍

这个工具也和CAD的修建操作基本一致。先选择参照图形(线或者面),再点击要修建的线。

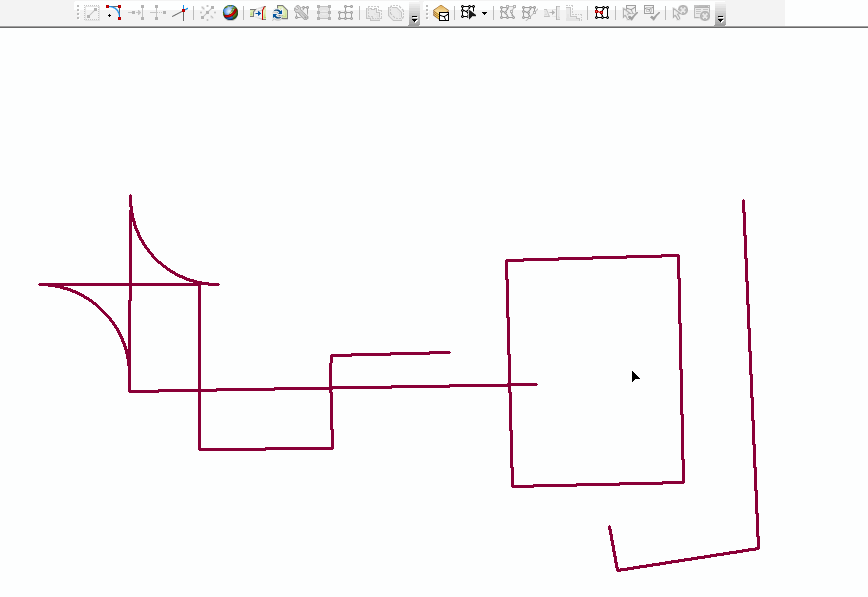

5,线相交工具

arcgis高级编辑工具介绍

通过相交或者预相交的两条线,在相交处打断。“O”键可以调出菜单是否创建新要素,TAB键可以切换交点。
操作顺序:点击第一条线,点击第二条线,点击交点或者预交点,完成。

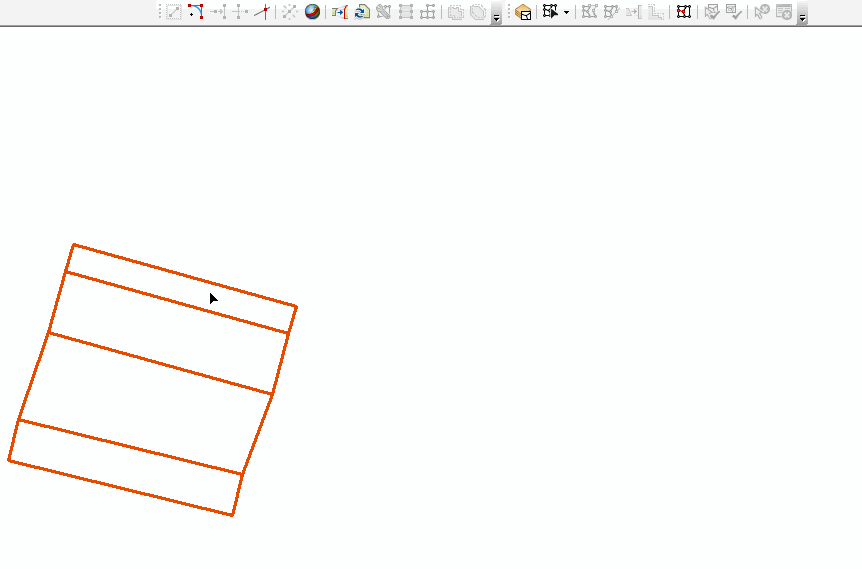

6,分解工具

arcgis高级编辑工具介绍

这个工具估计大家用的很多了,选中复合图形,点击分解,完成。
和arctoolbox里面的转换单部件一个道理。数据量大的时候还是要用arctoolbox操作。
