本仪器是用于测量河道、河口、湖泊等水下测点的流速流向。
一、主要技术指标
(一)水下流速流向采集器部分
流速流向仪器的技术部分的参数
流速部分
测速范围
0.05m/s15m/s
起转速度V0
0.03m/s
临界速度VK
0.13m/s
全线相对均方差m
|m|1.5(用于VVK时)
接点工作次数
1×107
相对误差δ
|δ|5(用于V<VK时)
工作水体环境:
水温0+40
悬移质含沙量50kg/m3
水深0.2m50m
流向部分
测量范围
0o360o
分辨率
0.1o
精度
0.6o
倾斜范围
±80o
倾斜精度
<1o
倾斜分辨率
0.1o
响应频率
7HZ
工作温度
水温0+40
(二)数据处理器部分
1.测量数据显示范围:流速:0m?Ms19.999m?Ms
流向:0°360.0°方位角
2.测量历时设置:001.000S900.000S
3.显示方式:192×64点阵式液晶显示器显示数据及参数。液晶显示屏背光在约3分钟不操作键盘时将自动关闭,可按数字键使其打开。液晶显示屏加上背光其显示内容才更清晰。
4.参数设置:可通过键盘设置流速仪的K、C、T、A等值,及修改日期、时间等。
5数据存储功能:仪器能保存2000个单点测量记录。在掉电状态下测量记录、日期、时间及仪器的K、C、T、A等参数能长期保存。
6.设有RS232C通讯接口(DB9针插座),可由微机取出测量记录,通讯速率为9600bps。
7.工作温度:040
8.电源:DC:6V(4节干电池)
二技术特点
1、体积小巧、携带方便
仪器结构牢固,外形美观大方;体积小巧,携带方便。
2、动态特性好
仪器设计原理新颖,采用新的造形技术,波浪影响小,动态特性好。
3、双密封系统
水下探测器各密封部位均采用双密封系统,具有良好的水密性能。
4、积木化的设计
本仪器不配任何外设即可满意地按数字直读方式工作。完成测量后有音响提示,并重复交替显示流速/流向8次。
5、低功耗的测量系统
该仪器采用低功耗单片机对测量数据进行处理。整机以低功耗运行,一号电池可连续工作300h。
6电源:备有外接+12V直流电池接线端子。

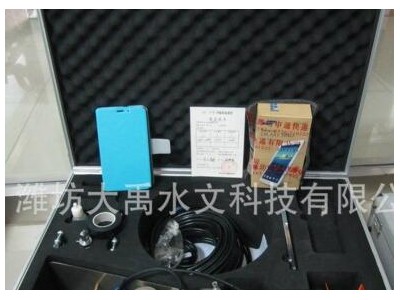

7工作电流:小于50mA。全套仪器:包括流速仪、显示仪和电缆、配套软件。
