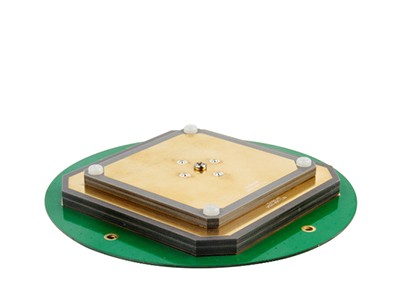

产品基本信息 TDXL-BA8W01是一款RTK内置式全频段GNSS测量型天线,支持北斗二代、GPS、GLONASS和GALILEO系统的卫星导航信号接收,满足目前多系统兼容和高精度测量的需求,可广泛应用于大地测量和高精度导航定位场合。 接受用户定制。 技术特点 1、多馈点设计,实现相位中心与几何中心的重合,降低测量误差的影响; 2、天线单元增益高、增益滚降小,对低仰角卫星信号接收效果好,确保在一些遮挡较严重的场合仍能正常收星; 3、低噪声放大器采用前置滤波技术,有效抑制带外干扰信号,提高系统的可靠性; 4、电抗网络抑径技术有效减少多路径信号对测量精度的影响; 产品特点 1、全频段; 2、经济实用; 3、支持WIFI、BT或UHF扩展; 4、低噪放电路采用Rogers材料设计,稳定性好; 产品应用 1、内置RTK接收机 2、内置GNSS接收系统装置 主要技术指标 工作频段:L1:1551MHz~1612MHz/L2:1154MHz~1300MHz 支持卫星信号:BDS:B1、B2、B3;GPS:L1、L2、L5;GLONASS:G1、G2、G3;Galileo:El、E2、E5a、E5b、E6 增益(天顶):≥5.5 dBi 相位中心误差:≤2.0 mm 低噪放增益:40±2dB(接受定制) 噪声系数:≤2.0 输出P-1:≥0 dBm 输出驻波比:<2.0:1 工作电压:+3.0 ~ 16 VDC 工作电流:≤45mA 输出接口:MCX(接受定制) 尺寸:Φ120mm*18.5mm 工作温度:-40℃~+80℃ 储存温度:-50℃~+85℃
