产品内容:

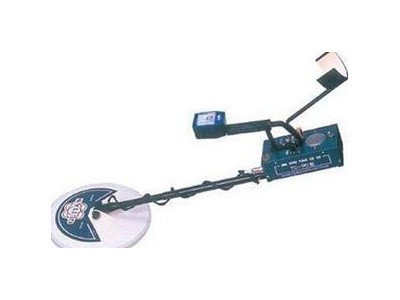

TC-90型金属探测器俗称ldquo;探铁器rdquo;,主要用于探测(寻找)埋藏地面的金属物品,目前市面上广泛用于废金属回收(探铁);亦可用于探测埋藏较浅的金属宝物(探宝)。
探测深度: 1.5米
操作方式: 地平衡/识别
重量: 2公斤
电源:五号电池
TC-90型金属探测器是应用国外先进技术制造的产品,该仪器在设计上刻意求精,采用优质进口元件。它探测深度大、定位准确、分辨率强、操作简易,具有新时代的技术风范。
金属探测器主要用来探测和识别隐埋在地下的金属物品,它除了军事上的用途之外,还可以应用于:海关检查和安全检查;部门的侦破搜查;检测原料、燃料、食品中的金属异物;检查邮件、行包中的金属物品;探查地下的管道、线路;探铁、探矿、考古;发现埋藏在地下的金银宝物和金属文物;废旧金属回收;
在使用旧试金属探测器时,令人讨厌的问题是地面的影响。随着与地面的距离变化仪器的信号也跟着变化,若把扫过凹凸不平的地面,这个变化就更大了,操作者仿佛到处都听到信号声,弄不清哪里真正埋有金属。这种现象叫做ldquo;矿化反应rdquo;。 造成ldquo;矿化反应rdquo;的原因,是由于构成土壤的各种矿物使仪器发出信号,在土壤结构复杂的地方ldquo;矿化反应rdquo;非常强烈,它引起的信号比金属信号还要大,这时操作人员就很难判断发出信号的地方到底是埋有金属还是ldquo;矿化反应rdquo;。TC-90仪器内设有地平衡线路,能排除一切ldquo;矿化反应rdquo;的影响,只有在遇到金属时才发出信号,从而大大提高了探测深度和准确性。
金属探测方法
TC-90探测器的操作有如工兵探雷,探测时,保持与地面10-15厘米的距离,在地面上平行移动。不要抬得过高,以免实际的探测深度下降。
一、地平衡方式
这种方式能排除大地的ldquo;矿化反应rdquo;,而且具有较佳的穿透力,因此不管室内搜寻或是野外作业,常可以选择这一方式。探明地下有金属存在之后,才用识别档去辨别金属的种类。在地平衡操作方式中,只要移到了目标的上方,仪器就会发出连续不断的声响,任何类型的金属都会使声音增大,仪表的读数上升。
调整过程如下:
1、操作方式开关拨到地平衡档;
2、抬起离地面70-80厘米左右;
3、按下按钮,旋钮调谐器使电源接通并调出ldquo;临界声rdquo;,然后放开按钮。
4、将靠近地面,离地10-15厘米左右,这是如果ldquo;临界声rdquo;增大了,就抬起、按下按钮,把工作调节旋钮向左(反时针方向)旋钮一点,放开按钮,靠近地面再试,如果声音仍然增大,又可再按上述程序把工作调节旋钮向左旋转一点再试,经过数次调整之后,直到抬起和放下ldquo;临界声rdquo;没有变化了,地平衡就算调好了。仪器经过这样调整之后,大地的ldquo;矿化反应rdquo;基本上被排除掉,在地面上随意移动也不会改变ldquo;临界声rdquo;,只有在遇到金属目标时,才有信号发出。
5、如果靠近地面声音变小,就抬起,按下按钮,把工作调节旋钮向右(顺时针方向)旋转,放开按钮再靠近地面试一试,若声音仍然变小,又再调一次,直到抬起和放下声音不变为止。
6、注意:进行上述每一项调整之前,都要按下按钮,调好之后,松开按钮。
7、通过上述的调节之后,就可以沿着地面慢慢地移动,在探测过程中仪器应始终保持嗡嗡声shy;shy;mdash;mdash;ldquo;临界声rdquo;,如果声音慢慢地增大或减小,可按、放按钮使ldquo;临界声rdquo;恢复正常。在遇到金属时,仪器会有较大的声音发出,电表也会有较大的读数。
二、识别方式
这种方式能区分有色金属和黑色金属,也能根据声音、仪表的指示来选择需要的和不需要的金属目标。识别方式没有地平衡的作用,不能排除由于土质结构所引起的影响,这就要求严格地保持与地面的距离不变,在地面上慢慢地平行移动。
调整过程如下:
1、操作方式开关拨到识别档;
2、按下按钮。旋转调谐器接通电源并调出ldquo;临界声rdquo;;
3、根据具体情况调整识别旋钮以排除那些不需要的目标。例如在一个废铁钉很多的地方探测时,到处都是铁钉发出的信号,使探测工作很不方便。遇上这样的情况,你可以预先放一颗铁钉在地上,让扫过铁钉的上方,如果仪器的声音增大,就按下按钮,把ldquo;工作调节rdquo;旋钮向左(反时针方向)旋转一点,松开按钮再探一次,如果声音减小了,同样移开、按下按钮,把ldquo;工作调节rdquo;向右(顺时针方向)旋转一点,放开按钮再把移到铁钉上试一次,直调到声音不变为止。调好之后,地里埋藏的铁钉以及比铁钉小的黑色金属都不会使仪器的声音增大,有色金属以及比铁钉大的黑色金属都会使仪器发出较大的响声。
4、把工作调节放在刻度2以下,较大块的有色金属使声音增大,较大块的黑色金属使声音减小;把工作调节放在7以上,较大块的有色金属使声音减小而较大块的黑色金属使声音增大。
如果被识别的目标是一块黑色金属的薄板,那将会出现一个比较特别的现象:在移近边缘时,它的反应与黑色金属相同,但当正对着薄板中心时,它的反应就跟有色金属一样。
探测实例
例如在一座古老的房子里寻找埋藏较深的遗物,由于长期以来地下掩埋着各种各样被丢弃的金属杂物如铁钉、铜线、旧锁、铁锅的碎片hellip;hellip;等等,这些东西也会发出较大的信号,在这种情况下,首先应把屋内的金属家具搬出去,然后用地平衡档探明那些金属杂物并清除掉,经过仔细的工作,把浅土层中的金属物品都挖出来之后,才能向纵深的部位搜寻。
探测工作是一件细致而又艰苦的作业,它要求操作者有耐心、信心和毅力。任何探测器都不能将地下的金属物体显示的一清二楚,它只能大概地预示金属目标的位置,若要能准确地找到所需的东西,还要求操作者具有丰富的经验,根据仪器的反应仔细地分析,以作出正确的判断。
地矿仪器
DQL-7型地质罗盘仪简介:
该系列产品主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。
适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。
详细介绍
一、用途
六middot;二式罗盘仪是测定方位、水平、距离、坡度(俯仰角度)、高度、里程及测绘简单地图的一种简易测量器材,为便于夜间使用,在其各相应部位上涂有夜光粉。
二、 结构简单介绍
六middot;二式罗盘仪主要由罗盘、里程表两部分构成(如附图1)。罗盘部分有提环(1),方位座(2),在方位座上划有两种刻线,外圈为360度分划制,每刻线为1度。内圈为6000(密位)分划制,圆周共刻300刻线,每刻线为20(密位)。内有磁针(3),测角器(4),俯仰角度的分划单位为度,每刻线为2.5度,可测量俯仰角plun;60度。里程计部分主要由里程表(8),测轮(9),齿轮,指针等组成。里程表由1:25000,1:50000,1:75000,1:100000四种比例尺刻度值。 仪器的侧面有测绘尺,估定器两尖端的距离为12.3毫米,估定器与照准的距离为123毫米。
三、 使用方法
(一) 测定方位:
1、 测定现地东南西北方向。
(1) 打开罗盘仪,使方位指标ldquo;Nrdquo;对准ldquo;0rdquo;。
(2) 转动罗盘仪,待磁针指北端对准ldquo;0rdquo;后,此时所指的方向就是北方。在方位玻璃上就可直接读出现地东、南、西、北方向。
2、标定地图方位
标定地图方位就是利用罗盘使地图上的方位和现地方位一致。
(1) 打开罗盘仪,调整方位座,使方位指标ldquo;Nrdquo;对准本地区的磁偏角度数。
(2) 以测绘尺与地图上的真子午线或座标纵线(即东西图廓的内图廓线)相切。
(3) 转动地图,使磁针北端指向ldquo;Nrdquo;,则地图上的方位和现地方位完全一致。
3、 测定磁方位角
A 测定现地目标的磁方位角
(1) 打开罗盘,使反光镜与度盘座略成45度。
(2) 用大拇指穿入提环,平持仪器,由照准经准星向被测地目标瞄准。
(3) 从反光镜中注视磁针北端所对准方位座上的分划,即为现地目标的磁方位角数值。
B 测定图上目标的磁方位角
(1) 用指北针精确标定地图,并保持地图不动。
(2) 将测绘尺与所在点和目标点的联线相切。
(3) 待磁针静止后,其北端所指方位座上的分划即为所在点至目标点的磁
方位角数值。
(二) 测量距离
1、 用测绘尺直接量取图上距离。
2、 用里程计量读图上距离。
(1) 先将红色指针归ldquo;0rdquo;;
(2) 手持仪器,把测轮轻放在起点上,沿所量取路线向前滚动至终点。
(3) 根据指针在比例尺上所指的刻线,即可直接读出相应的实地距离。
3、 用距离估定器概略测定现地目标的距离
仪器上距离估定器两尖端的间隔为照准与准星间距的1/10,利用相似三角形关系,即可测定现目标的距离。(1)已知两目标(物体)与所在点的距离,求此两目标(物体)之间的间隔可用下列公式:
两目标之间的间隔=两目标与站立点间的距离times;1/10
打开仪器,用眼紧靠照准,瞄准目标,如两目标(物体)恰好为距离估定器两尖端所夹住(如附图)
2)又已知两目标点与所在点之间的距离为100米,则两目标间点的间隔为100times;1/10=10米,其余可按此方法计算。 此外,前方两目标(物体)间的间隔不一定恰好为距离估定器两尖端所夹住,而小于或大于
间隔时,可采用下列公式:
两目标点间的间隔=两目标与所在点间的距离times;1/10times;两目标所占两尖端间隔的倍数。
例:已知两目标与站立点间的距离为100米,测得两目标间的间隔为距离估定器两尖端间隔的7/10,则两目标间的间隔为100times;1/10times;7/10=7米。 同样,若两目标间的间隔为距离估定器两尖端间隔的1.5倍,则两目标间的间隔为100times;1/10times;1.5=15米。
(2) 已知物体的宽度或两目标之间的间隔,求目标与所在点间的距离,
可用下列公式计算:
目标点与站点间的距离=已知目标的间隔times;10 例:已知前方两目标间的间隔为12米,正好为距离估定器两尖端所照准,则目标点与站立点间的距离为12times;10=120米。 此外,已知目标的间隔,但在瞄准时,小于或大于距离估定器两尖端的间隔,可用下列公式:
目标与所在点的距离 =目标的实际间隔目标占距离估定器两尖端间隔的倍数times;10
(注:用距离估定器测量现地目标距离的方法是简便的,但精度不高)。
(三) 测定斜面的坡度(俯仰角度) 打开仪器,使反光镜与度盘座略成45度角,侧持仪器沿照准、准星向斜面边瞄准,并使瞄准线与斜面平行,让测角器摆动,从反光镜中注视测角器中央刻线所指示俯仰角度表上的刻度,即为所求的俯仰角度(坡度)。
(四) 测量目标概略高度 已知目标(物体)与所在点之间的水平距离,先测定目标的俯仰角度,再查高度表,(见附表1)即可得知目标的高度,其方法如下:
1、 由地图上或用距离估定器求得所在点与欲测目标(如山顶、烟囱,塔尖等)的水平距离。
2、 侧持仪器,沿照准、准星向目标顶瞄准,让测角器摆动至停止,看测角器刻线所指示的俯仰角度数值。
3、 查看高度表(附表1)或用米位公式计算即可得知高度。
例:已知测点至被测物水平距离为100米,用仪器测得俯仰角度为30deg;,然后查高度表,在100米横格对准30deg;竖格,查出被测物高度为57.74米。
四、 仪器的维护与保养
1、 放置仪器不要靠近铁磁性物质,以免损耗磁性。
2、 不可用测绘尺敲打物体,以免影响测量精度。
3、 反光镜勿扭弯,以免影响瞄准和看读分划,表面要保持光洁,不要用脏布、手去揩擦。
4、 仪器不用时应关闭,放入盒中,注意不要碰撞。
DQL-7型地质罗盘仪参数:
DQL-7型地质罗盘仪
里程测量比例 1:25000,1:50000
1:100000,1:50000
测角器读数差: le;1.25deg;
度盘格值: 1deg;
重量: 0.15kg
尺寸: 68times;63times;26(mm)
地矿仪器
DQL-7型地质罗盘仪
