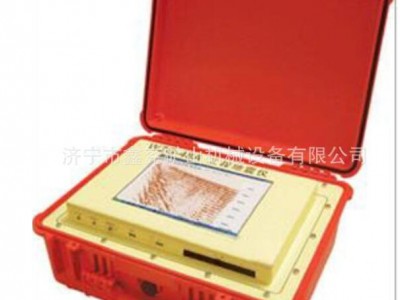

仪器利用锤击、电火花或爆炸等作为激发震源,勘探深度从几米到数百米,也可使用延时功能,获取更深部地层的地震资料。非常适用于反射、折射、面波勘探、桩基检测、地脉动测量、地震映象、震动测量及波速(剪切波)测试等方面的地震工作,广泛应用于水利、电力、铁路、桥梁、城建、交通等领域工程地质勘探方面,也能用于石油、煤田、铀矿及地下水等领域资源勘探方面。
1.地基、路基与基础工程检测
地基、路基空洞调查和溶岩勘探
第四系覆盖层分层
地基土类型划分和病害地质体调查
地基岩土介质物性分层调查
地基加固效果与路基回填碾压质量检查
基岩埋深与隐伏地质构造勘察。
2.隧道工程检测
隧道路线勘察与洞室围岩分类
混凝土衬砌质量检查
隧底检查与超前探测
振动监测
3.大中型水库的运行观测
堤坝隐患检测
水库淤积测量与排淤效果检查
大中型水利枢纽护堤抛置物施工检测
4.桥梁工程检测
桥墩基础类型调查
桥台桩基混凝土质量检查
桥梁振动监测。
5.环境与地质灾害检测与评价
滑坡、岩溶、泥石流、采空区、活动断裂调查。
通道数:24/48/96道
采样点数:
1024样点、2048样点、4096样点、8192样点、16384样点
地脉动测量1M样点若干档
采样率:
10μs、25μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms
地脉动测量为1ms~200ms多档可选
A/D转换器:24位
信号迭加增强:32位
动态范围:144dB
通频带:0.1Hz~4000Hz
噪音:全频状态下为1μV
幅度一致性:±0.2%
相位一致性:±0.01ms
失真度:±0.05%
延时:0~9999ms
输入阻抗:20K
道间串音压制:≥90dB
低截滤波器陡度:软件滤波
高切滤波器陡度:优于72dB/倍频程
50Hz陷波器:40dB
主机(工业控制级微机):
P(M)600MHz(相当于英特尔赛扬1.8GHz)
内存:不小于512MB
硬盘:不小于160GB
显示屏:800×600点阵VGA液晶显示屏(TFT真彩)
输入设备:触摸屏输入、精致小键盘、光电鼠标
接口:双串一并、双USB口、鼠标口、键盘口等标准口
移动存储:4GB电子U盘
数据格式:SEG-2
处理软件(选配):
浅反处理软件包
瑞利面波处理软件包
地脉动采集处理软件
高密度高分辨剖面测量处理软件
工作温度:-10℃~+50℃90%RH
储存温度:-20℃~+60℃
电源:DC12V4A(24道)
DC12V5.5A(48道)
DC12V8A(96道)
重量:12Kg(WZG-24A)
15Kg(WZG-48A)
27Kg(WZG-96A)
体积:524mm×428mm×206mm(WZG-24A、48A)
627mm×497mm×303mm(WZG-96A)
