ZLJ-18液压支护 全气动临时支护运输一体机

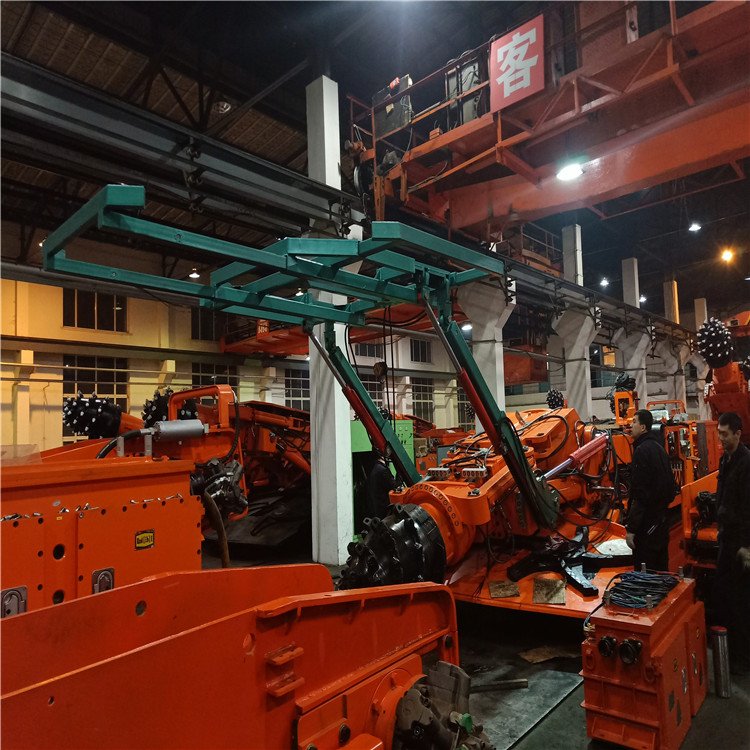

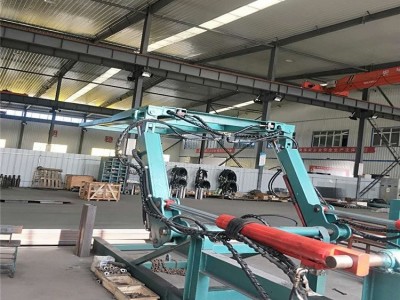

　　1,本公司设计出的机载超前支护装置替代原有的前探梁临时支护方式，适应井下现场的恶劣环境，保证安全施工，该机载超前支护装置装配在掘进机的截割部上部，利用升降油缸的前后销轴固定，选位合理，配套简便，对掘进机的改造量很小，不干扰掘进机的运动和截割作业功能，实现了机械化支护作业，降低了工人施工劳动强度，提高了掘进效率，使锚护工人的安全得到了有效的保障。

　　2,型号的组成

　　ZLJ-18：

　　Z：液压支护

　　L：临时

　　J：机载式

　　18：支护强度（KN/m2）

　　(二)主要结构、工作原理：

　　1、结构：有顶架梁、站套站管、升降油缸、调整油缸，大小十字头、高压油管路、分流集流阀、两位三通阀、控制操作阀等组成。

　　2、原理：工作时，用掘进机的泵站供油，通过二位三通阀经过高压油路过滤器到操作阀，供经分流集流阀分流，进入双向锁，双向锁打开进入油缸，利用支撑油缸控制站套站管翻转，通过调整油缸将顶架梁调整角度。

　　（三）基本性能参数

　　基本参数参数值备注

　　额定压力16 MPa

　　额定流量50 L/min

　　初撑力18 kN

　　支护面积3.2x3 m定制前伸+侧翻

　　展开时间70 s

　　整机重量1000KG

　　适应巷道供形，矩形

　　巷道端面巷高：2.5--4.5m

　　巷宽: 3.8--4.5m

　　适用掘进机EBZ悬臂式掘进机

　　外形尺寸1.8x2.2x0.6m
