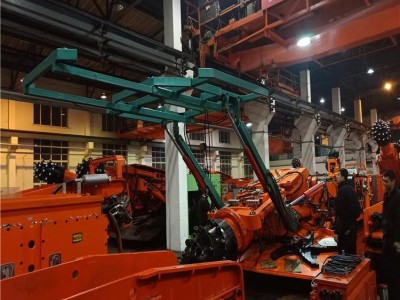

掘进机支护 机载临时支护 辅助支撑装置



1,安装:

　　1），更换销轴：将掘进机切割部升降油缸的前销轴，和互转台与切割部连接的后销轴更换为我公司提供的加长销轴，同时用挡板固定防止销轴串出。

　　2），将支撑油缸（100）和站套站管的组件，安装在加长的前后销轴上，并在销轴的端部安装上挡板，左右对称安装。

　　3），安装顶架梁，利用大小十字头，将顶架梁、调整油缸和站套站管连接。

　　4），安装液压管路，安装前必须保证管路的清洁，防止异物进入。安装管路时注意管路的位置，不得有挤压和干涉的现象。

　　5），切换阀和操作阀位置固定，位置固定根据现场固定，固定位置一般在便于司机操作的地方，位置固定牢固。

　　2,操作：

　　掘进机完成掘割装煤作业后，将截割头放下，本机再按下列程序工作：

　　1)，先检查支护各部位零部件管路是否正常，再把两位三通阀打到支护位置。

　　2)，打开掘进机泵站开关，给支护供油，把支护的钢带和钢网放在顶架梁上用磁铁吸好，向前推动支护站套站管和顶架梁液压控制手柄，这时，站套站管和顶架梁由拆合状态，慢慢平稳打开，开到所需要的角度和位置再升站套站管，升到巷道上顶板，把钢带和钢网压紧巷道上顶板上，人就可以在支护下安全的打孔、上锚杆了。

　　3)，装完网和锚杆，先把站套站管下降到最底位置，再折合站套站管和顶架梁，合到顶架梁扒在掘进机上为止，关闭掘进机泵站开关，把两位三通阀打到掘进机位置，使掘进机正常工作，进行下一循环掘进。

　　（五）维护和保养

　　1)，支护在打开时，副司机应注意观察支护各关节管路是否有不正常现象，钢带钢网是否有挂着现象。

　　2)，注意保持油箱油位，观察油温不超过70℃。

　　3)，每天工作前把轴内加满黄油。

　　4)，所有油缸均安装内置双向液压锁，油缸出现鸣叫，不动作等现象都有可能是该锁造成的，更换新的液压锁便可解决。

　　(六）安全注意事项：

　　1),不得随意拆卸液压件，严格防止脏物进入管路，污染液压油和液压元件。

　　2),在支护顶紧巷道顶板时，掘进机绝对不能进行动作，需要进行工作时，应把支护收回，在进行掘进机动作。

　　3),支护不够高时，先落下支护再抬高炮头，然后再升高支护。

　　4),支护收回时要收到位，收回时注意各管路防止积压。
